Brülör Seçimi
Brülör kapasitesi, kazan ısıl gücünün verime bölünmesiyle hesaplanır; doğru brülör seçimi için kapasite, gaz tarafı karşı basıncı ve yakıt tipine göre çalışma eğrisinden yararlanılır.
BRÜLÖR SEÇİMİ

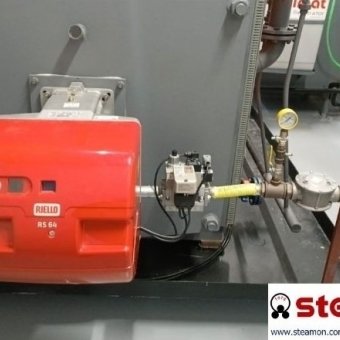

Gaz (doğalgaz, LPG, propan) veya sıvı yakıtları hava ile ideal oranda karıştırarak kontrol altında yakan ve bu sayede ısı enerjisi üreten cihazlara brülör denir.
Brülör seçiminden önce aşağıdaki bilgileri kazanın teknik dosyasından belirleyin.
- Kazanın ısıl gücü
- Kazanın verimi
- Kazanın gaz tarafı karşı basıncı
- Brülör girişi yakıt basıncı
Bu bilgileri belirledikten sonra brülör kapasitesini aşağıdaki formüle göre hesaplayın:
Brülör Kapasitesi = Kazan Isıl Gücü / Verim
ÖRNEK BRÜLÖR SEÇİMİ
- Kazan ısıl gücü: 600.000 kcal/h
- Kazanın verimi: %90
- Brülör kapasitesi: 600.000 / 0,90 = 667.000 kcal/h
Yakıt Debisinin Hesaplanması
| YAKIT TÜRÜ | ALT ISIL (KALORİFİK) DEĞERİ |
|---|---|
| Doğalgaz | 8.250 kcal/Nm³ |
| Motorin | 10.200 kcal/kg |
| Fuel-oil | 10.200 kcal/kg |
| LPG | 11.000 kcal/kg |
| Propan | 11.100 kcal/kg |
Not
Yukarıdaki değerler yaklaşık değerlerdir.
Yakıt Debisi = Brülör Kapasitesi / Yakıt Alt Isıl Değeri
Doğalgaz İçin Örnek Hesaplama
- Yakıt debisi: 667.000 / 8.250
- Yakıt debisi: 80,85 Nm³/h doğalgaz
- Brülör seçiminde brülör imalatçısının beyan ettiği brülör tiplerinin çalışma eğrisinden yardım alınır. Bu eğrilerden yararlanılarak brülör tipine karar verilir; eğrinin x ekseninde brülör kapasitesi, y ekseninde ise kazan gaz tarafı karşı basıncı bulunur. Brülörün çalışma aralığını bu iki değerin kesiştiği noktada belirleyin. En uygun brülörü seçmek için çalışma noktası eğrinin orta kısmında kalan brülörü seçin. Farklı yakıt, baca çekişi gibi unsurların brülör yanma verimine etkisini unutmayın; sınırda kalan brülörü değil, bir üst kapasitedeki brülörü seçin.
- Brülörün yanma başlığı (namlusu) uzunluğu kazana göre seçilmelidir; bu konuda kazan imalatçısından yardım alın.
- Tesisatınızın gaz basıncı ile brülörün çalışma gaz basınç aralığının uyumlu olması gerektiğini unutmayın.
Sık Sorulan Sorular
Brülör kapasitesi nasıl hesaplanır?
Brülör kapasitesi, kazanın ısıl gücünün kazan verimine bölünmesiyle hesaplanır (Brülör Kapasitesi = Kazan Isıl Gücü / Verim). Örneğin 600.000 kcal/h ısıl güce ve %90 verime sahip bir kazan için gereken brülör kapasitesi yaklaşık 667.000 kcal/h'dir. Yakıt debisi ise brülör kapasitesinin, kullanılan yakıtın alt ısıl değerine bölünmesiyle bulunur.
